Conception de murs de soutènement

Le bruit d’un marteau fond de trou résonne contre les flancs crayeux de la rive droite rouennaise. Avant d’imaginer la moindre levée de rideau berlinois ou de mur poids, une foreuse prélève des échantillons intacts dans les altérites du Cénomanien, là où la craie se délite en sable fin. Rouen, avec ses 115 000 habitants tassés entre boucles de la Seine et coteaux abrupts, oblige à une conception des soutènements qui anticipe l’effet de l’eau sur les marnes gonflantes. Nous dimensionnons l’ouvrage à partir de la stratigraphie réelle du site, pas sur une hypothèse de catalogue. L’analyse intègre la poussée des terres en condition drainée et non drainée, la stabilité générale du versant et l’interaction sol-structure propre à chaque rive du fleuve. Pour les projets en bordure de coteau, la modélisation peut être affinée par un essai CPT qui détaille la résistance de pointe sur toute la hauteur du profil avant de figer la géométrie du mur.

À Rouen, un mur de soutènement se dimensionne d’abord pour l’eau : la pression interstitielle dans les marnes fait basculer plus d’ouvrages que le poids des terres.

Nos domaines de service

Notre approche et périmètre

Rouen applique strictement la norme NF EN 1997-1 (Eurocode 7) et son annexe nationale française pour le calcul aux états limites. Les argiles à silex et les limons de plateau qui coiffent les hauteurs de la ville — pensez à la côte Sainte-Catherine ou aux abords du Mont-Saint-Aignan — présentent un comportement mécanique très différent de la craie sous-jacente. Un mur de soutènement conçu ici doit justifier sa résistance au glissement sur le plan de fondation et sa capacité portante sous semelle, en prenant le cas le plus défavorable entre nappe perchée hivernale et retrait-gonflement estival. La vérification du poinçonnement sous charge excentrée est systématique. Quand le substratum est trop altéré, nous combinons le dimensionnement du voile avec une solution de stabilité de talus par clouage ou par reprofilage, pour éviter tout désordre structurel lié à un fluage lent de la pente naturelle.

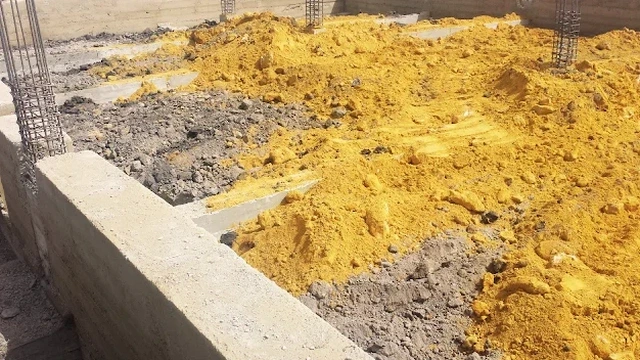

Conception de murs de soutènement — Rouen — Image technique — Rouen

Facteurs du sol local

L’erreur la plus fréquente en chantier rouennais : couler une semelle filante de mur poids sans purge complète des argiles plastiques du Sparnacien. Ce faciès, présent par lentilles sur les coteaux nord, perd toute portance dès qu’il est saturé. Le mur bascule en bloc, fissurant le talus amont et menaçant les constructions en crête. Un autre piège classique est le sous-dimensionnement du dispositif drainant : les eaux de ruissellement dévalent les pentes pavillonnaires de Bihorel et viennent butter derrière le voile. Sans barbacanes et sans géotextile anticontaminant, la pression hydrostatique double la poussée des terres théorique. Nous imposons un coefficient de sécurité minimal de 1,5 sur le non-glissement et 1,4 sur le non-poinçonnement, avec une vérification de la stabilité d’ensemble du versant sur une coupe géotechnique calée au GPS centimétrique.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: contact@geotechnique.biz

Normes de référence

NF EN 1997-1:2005 — Eurocode 7 : Calcul géotechnique — Partie 1 : Règles générales, NF EN 1992-1-1:2005 — Eurocode 2 : Calcul des structures en béton (voiles et semelles), NF P 94-261 (norme française d’application nationale des pieux, utile si reprise en fiche du mur), NF P 11-300 (classification des matériaux de remblai et couche de forme)

Paramètres techniques

Paramètre	Valeur typique
Approche de calcul	Eurocode 7 — Approche 2 (1,35 G + 1,5 Q)
Angle de frottement interne (craie altérée)	φ' = 32° à 35° (valeur caractéristique)
Cohésion effective (marnes)	c' = 5 à 15 kPa (pic, hors gonflement)
Poids volumique sol sec (limons à silex)	γ = 18,5 kN/m³ à 20,5 kN/m³
Coefficient de poussée (Ka, Coulomb)	Calculé selon δ = 2/3 φ (parement béton)
Vérification au glissement	Hd ≤ Rd avec Rd = Vd × tan(δ) / γR;h
Drainage obligatoire (mur poids)	Barbacanes Ø100 mm + massif drainant 30 cm minimum
Durée de service ouvrage provisoire	Phase chantier justifiée avec c' et φ' non drainés

Questions et réponses

Quel budget prévoir pour la conception d’un mur de soutènement à Rouen ?

La conception seule — incluant la campagne de reconnaissance, l’étude géotechnique et la note de calcul justificative — se situe généralement entre 870 € et 4 050 €. L’écart dépend de la hauteur du mur, de l’accessibilité du terrain sur les coteaux rouennais, et du nombre de sondages nécessaire pour caler le modèle géotechnique.

Faut-il une étude géotechnique obligatoire pour un mur de soutènement ?

Oui, dans le cadre de la loi ELAN et de la norme NF P 94-500, une mission géotechnique de type G2 AVP puis G2 PRO est obligatoire pour tout ouvrage de soutènement. À Rouen, le risque de retrait-gonflement des argiles et la présence de cavités crayeuses rendent cette étude indispensable pour assurer la stabilité à long terme et obtenir la validation du bureau de contrôle.

Quelle est la particularité des sols de Rouen pour un mur de soutènement ?

Le sous-sol rouennais est marqué par l’alternance craie/marnes du Crétacé et les limons de plateau. La craie altérée peut se comporter comme un sable pulvérulent, tandis que les marnes gonflent en présence d’eau. Cela impose un drainage très soigné et un dimensionnement qui prend en compte la perte de cohésion en condition saturée, surtout sur les versants de la rive droite.

Emplacement et zone de service

Nous intervenons à Rouen et ses environs.

Voir une carte plus grande
